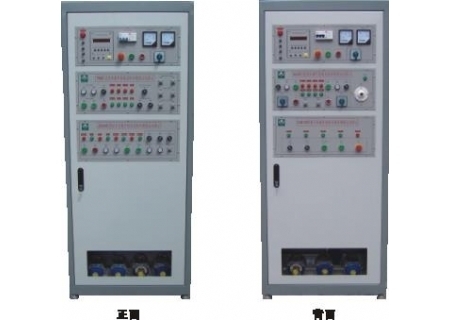

YLK-850E型 機床電氣技能實訓考核鑒定裝置（柜式雙面、四合一、四種機床）

一、概述

本機床電氣技能考核實訓裝置，是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該實訓裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。實訓裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床實驗設備的維修技能。

二、特點

1、本實訓裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為X152W型萬能銑床、T158型臥室鏜床、Z3130B搖臂鉆床、C6230普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。

2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。

3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。

4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。

5、可以人為的設置故障點，只要通過開關切換就可設置。

6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、機床電氣技能培訓考核柜的技術參數

1、輸入電壓：三相四線～380V±10%  50Hz

2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：800mm×600mm×1500mm

5、設備重量：200kg

四、實訓裝置主要由以下幾個部分組成

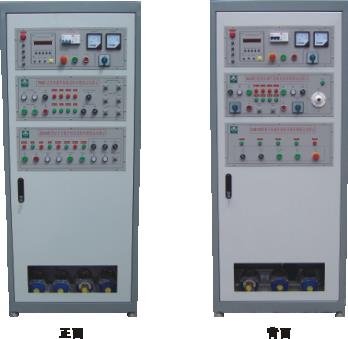

1、控制柜門

   在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；

   通過電壓指示切換開關，在電壓表上分別能指示電網的U_UV、U_VW、U_WU線電壓值；交流電流表用來監視負載的大??；

   定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。

2、控制柜主體

   控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。

五、完成的實訓項目

1、認識低壓電氣的結構

2、C6230普通車床電氣控制培訓

3、C6230普通車床電氣線路排故考核

4、X152W萬能銑床電氣控制培訓

5、X152W萬能銑床電氣線路排故考核

6、T158型臥室鏜床電氣控制培訓

7、T158型臥室鏜床電氣線路排故考核

8、Z3130B搖臂鉆床電氣控制培訓

9、Z3130B搖臂鉆床電氣線路排故考核

10、通過操作機床，掌握常用機床的操作方法
