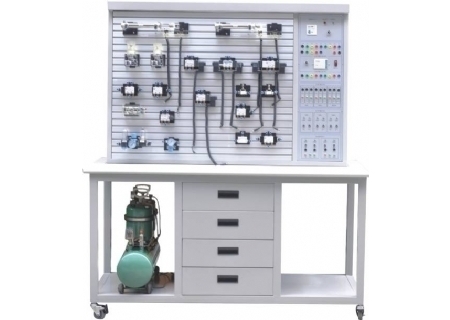

YLQPL-92A 氣動與PLC實訓裝置(T型鋁槽單面)

●主要特點

1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件按放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。

3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。

4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

一、主要技術參數

1、電源AC 220V  50HZ

2、直流電源：輸入AC 220V，輸出DC 24V/2A

3、可編程控制器（PLC）：三菱FX1S－20MR主機  12輸入

   8輸出（繼電器輸出方式）

4、空氣壓縮機（基本配置小型機） 電機功率：250W     電源：AC220V

5、公稱容量：10L

6、額定輸出氣壓1Mpa

7、實訓裝置外型尺寸：1500mm×650mm×1700mm

二、主要特點

1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件

按放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反?/P>

接采用快換接頭，拆接方便快捷。

3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電

路安全可靠，設有手動、自動、順序等控制功能。

   4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

三、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸、同步動作回路

19、回缸聯動回路

20、卸荷回路

 21、或門型梭閥的應用回路

22、快速排氣閥應用回路
