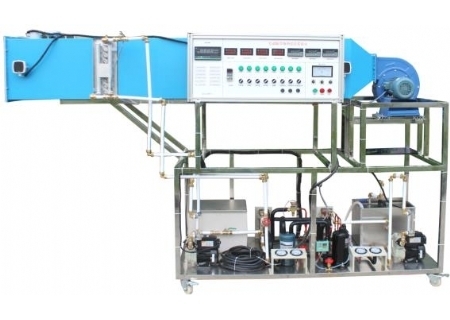

SHYL-KT21空調、制冷、換熱綜合實驗臺

一、概述

主要用途：空調、制冷、換熱綜合實驗臺集循環空調、直流空調、制冷壓縮機性能、制冷熱泵于一體，可進行空氣的加熱、加濕、冷卻、干燥，蒸發器、冷凝器進行換相，并可測出各點溫度、壓力、風量及功率，計算出制冷量、功率、制冷系數、進行熱平衡計算。

    主要配置：12路巡檢儀、K型熱電偶、測試風洞；引風機、調節風門、制冷壓縮機、板式換熱器、儲液罐、U型管、轉子流量計、斜管微壓計、膨脹閥、干燥過濾器、高低壓控制器、干加熱器、壓力表、超聲波加溫器、水泵、水箱、數顯表、膨脹閥、不銹鋼移動式實驗臺等。

二、裝置特點

1、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

2、直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件

三、技術性能

1、輸入電源：單相三線  AC220V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3、制冷劑：R22

4、裝置容量：＜2.5kVA

5、重    量：200kg

6、外形尺寸：2600×800×1500mm

三、實驗裝置的基本配置及功能

1、控制臺

采用雙層亞光密紋噴塑結構，造型新穎。上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

2、交流電源

單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源

3、測量儀表

(1)溫度傳感器4只，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示

溫度測量范圍為：-40℃～+120℃   濕度測量范圍為：0%～100%

(2)真空壓力表2只（精度2.5級）

量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力

4.控制儀表

(1)壓力控制器1只

實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

(2)風力調速器1只

用于控制軸流風機風速及運行狀態

5.空氣處理機組

空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）

6.風冷制冷機組

由1.5匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成

7.加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成

泵、水箱、數顯表、膨脹閥、不銹鋼移動式實驗臺等。
工作電壓：220V 功率：2.3KW。
