YLZB-93型 智能網絡布線實訓系統

“智能網絡布線實訓系統”以營造現場氛圍、模擬現場工程的情景式工程實訓教學模式為主要設計思想，以現場設計施工和實際應用為核心，配備一定數量的教學實訓模塊，結合樓宇管理及崗位設置等組織形式，突出實訓、實施崗位化教學。在結構上以仿真墻式建筑模型為基礎，全面涵蓋了智能網絡布線系統的全部?jī)?nèi)容，可以滿足學員模擬操作、維修、系統維護的需求，以此鍛煉學員的系統選型及設計能力?？梢杂糜趯W(xué)員課程設計、畢業設計、崗前培訓和工廠見習。

系統包含有以下六個組成部分

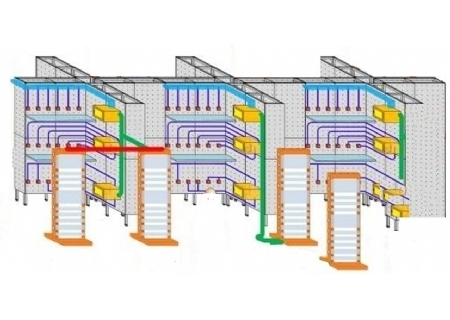

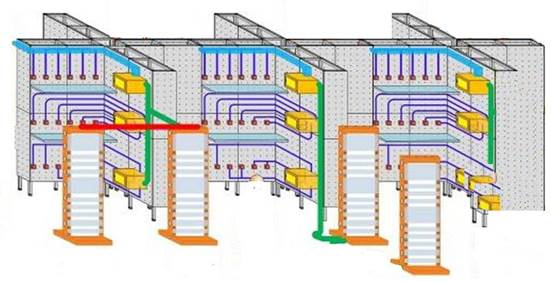

1. 多功能仿真墻式綜合布線實訓裝置

該裝置由仿真墻通過積木式結構組合而成，每塊仿真墻長1.3米，寬0.2米，高2.6米，全鋼結構，并且用兩塊模擬隔板形成三層模擬樓層。其標準配置為12面仿真墻組成的10工位結構，可選擇組合“T”、“L”、“十”、“豐”字等工位形式。

該實訓裝置配套設施由墻柜、標準機柜、工具柜、線管存放架、工作臺等組成。

2.帶顯示系統的網絡配線實訓裝置

實訓裝置組成：網絡壓接線實驗儀1臺，網絡跳測試儀1臺，配線架2個，110跳線架2個，理線環2個，零件/工具盒1個，220V電源箱1個。

3.網絡工程常用電纜器材展示系統

展品組成： 阻水電纜、100對大對數電纜、六類線纜、50對大對數電纜、110 100對電話配線架、RJ45超五類非屏蔽配線架、理線環、IDE模塊、信息面板、信息底盒、RJ11模塊、RJ45模塊、強電插座、弱電插座等。

4.網絡工程常用光纜器材展示系統

展品組成：室外光纜、室內光纜、光纖、光纜熔接盒、ST偶合器、SC偶合器、ST—ST跳線、SC-SC跳線、ST-SC跳線等。

5.網絡工程常用工具展示系統

展品組成：J45壓線鉗、RJ45/RJ11組合鉗、打線鉗、剝線鉗、榔頭、螺絲刀、手工鋸、鋼鋸條、活扳手、呆扳手、鋼卷尺、鉆頭、拐角尺、手槍鉆、尖嘴鉗等。

6.網絡工程常用配件展示系統

展品組成：40PVC線槽/陰角/陽角/直角/堵頭/三通；20PVC線槽/陰角/陽角/直角/堵頭/三通；Φ40PVC線管/彎頭/接頭/三通/管卡；Φ20PVC線管/彎頭/接頭/三通/管卡等。
