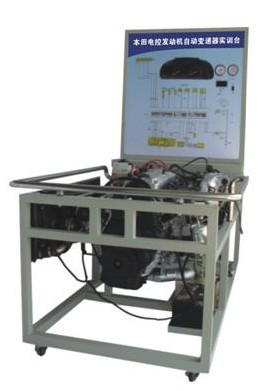

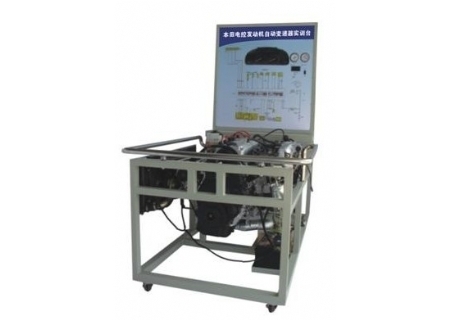

本田發動機電控系統綜合實驗臺

     本田發動機電控系統綜合實驗臺是上海育聯科教設備有限公司采用進口本田(廣本2.2)發動機，為適應汽車教學需求而研制的。本田發動機電控系統綜合實驗臺由電控發動機（八成新）、操作顯示面板及發動機彩色原理圖電腦控制柜、可移動式臺架(萬向腳輪)、汽油供給系統(腳踏式油門踏板)、冷卻系統(自動電子風扇)、啟動系統、發電系統、排放系統、發動機傳感、器執行器、原車儀表、原車電腦、具有發動機運轉及顯示（水溫.燃油.機油.充電.轉速.車速）配備原車OBD-Ⅱ接口、真空顯示表、燃油壓力顯示表、噴油器工作指示LED燈、電壓檢測表（檢測任意路傳感器工作信號、工作電壓）。故障設置區可設置32路故障（老師設置任一路線路故障），故障排除區（學生通過各種儀器、儀表、或讀取故障碼）在面板上用專用排故線連接排除故障，通過OBD-Ⅱ讀碼、 消碼、數據流、故障分析、傳感器信號模擬等多項功能，具有結構緊湊、操作方便、安全可靠、教學直觀，是汽車發動機實物教學不可缺少的實驗室理想設備之一。

技術性能：

1、主要參數值：

●直列四缸20氣門水冷電噴發動機           排量2.2L

●自動變速器                              電控4速

●可移動臺架(分體式+安全不銹鋼防護攔)     1600×900×1800mm

●汽油箱容量                              10L

●潤滑液容量                              4.5L

●自動變速器油                            6.5L

●蓄電池容量                              12V42AH

●冷卻液容量                              10L

●設備重量（不含油液）                    380Kg
