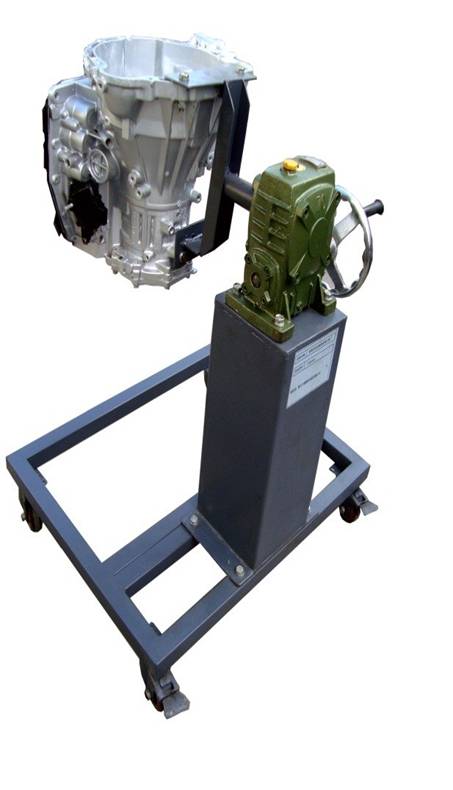

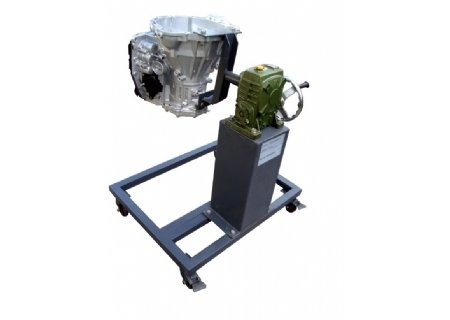

寶馬523i自動變速器翻轉架

一．產品簡介

本實訓系統以原廠汽車自動變速器機械總成為基礎，配套專用拆裝翻轉架，可對汽車自動變速器可做軸向任何角度翻轉和靜止操作且任意位置鎖止，可對自動變速器進行拆卸和裝配實訓。適用于各類型院校及培訓機構對汽車自動變速器結構理論和維修實訓的實訓教學需要。

二．主要用途

1．適用于各類型院校及培訓機構對汽車自動變速器結構理論和維修實訓的拆裝與檢測實訓教學需要。

2．適用于各類型院校及培訓機構對汽車自動變速器模塊各單元教學需要。

3．適用于模塊化教學模式的教學需要。

4．適用于汽車職業技能鑒定考核的需要。

5．適用于各模塊的結構與原理認知、拆卸和裝配、檢測與維修等教學需要。

三．結構組成

自動變速器機械總成（包含自動變速器總成、傳感器與執行器、油底、自動變速器內外附件等）、減速機總成、翻轉架總成、專用接油盤、操作手柄等附件、移動臺架等、臺架操作說明書、實驗指導書等附件。

四．功能特點

1．拆裝中自動變速器可做軸向任何角度翻轉和靜止。

2．進行自動變速器的基本操作和學習。

3．拆卸和裝配實訓。

4．配套使用說明書及實訓指導書。

5．采用減速翻轉機構，可使拆裝物旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。

6．底部放置接油盤，便于小零件或螺絲的集中存放。

7．實訓臺采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

五．外形與顏色

設備外形：1000×600×1100mm (長×寬×高)

設備顏色：7032（用戶可選擇各種顏色）

六．制造工藝

1.設備底座架

1.1鋼性結構焊接

1.2方管：40*40*2.0mm

1.3表面采用亞光灰噴塑工藝，厚度0.3mm.

2.萬向腳輪

2.1前二只萬向帶鎖止功能腳輪

2.2后二只萬向腳輪

2.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

2.4腳輪：60mm×50mm(直徑×寬度)

2.5腳輪支撐：1.0T

七．技術指標

1.減速機：MOPA70

 2.工作溫度：-40℃～+50℃
