YL-基于百兆工業以太網的自動監控系統

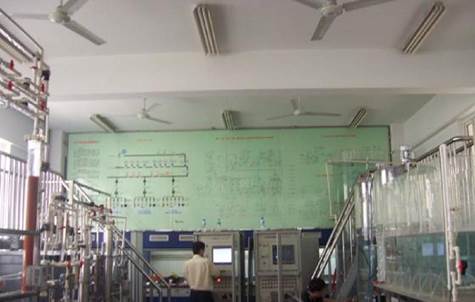

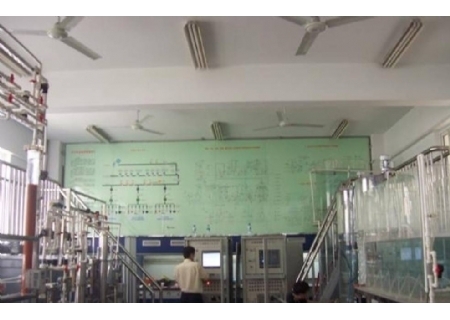

該實驗設備模擬一個真實的污水處理工廠，在系統上體現污水處理廠的整體架構，在工藝上全面涵蓋典型的污水處理工藝，為學校教學和教研提供彈性實踐平臺。

   水質處理教學教研模型實驗室主要包括一級物化處理、二級生物處理與三級深度處理三部分實驗系統，代表當前發展方向的水污染控制工藝單元。一、二、三級實驗系統可實現全部單元裝置的獨立運行和任意關聯單元之間的組合運行，包含上位工控組態系統－現場控制單元－水質傳感器測控系統，可實現對主要監控對象的遠程數據在線監測、處理與控制。上述主要裝置全部采用有機玻璃制作，

直觀可視；部分輔助裝置采用PVC材料，支架全部采用角鋼噴塑，UPVC工程化布管穿線。開設的實驗項目包括格柵除渣、曝氣沉砂、藥劑調配、混凝沉淀、UASB、接觸氧化、砂濾、活性炭吸附、消毒等水污染控制組合工藝、水污染控制技術研究、水污染控制實訓等十余項實驗實訓。

技術指標：

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜5KVA

4.占地面積：1000×600×300cm3
