一、簡介：

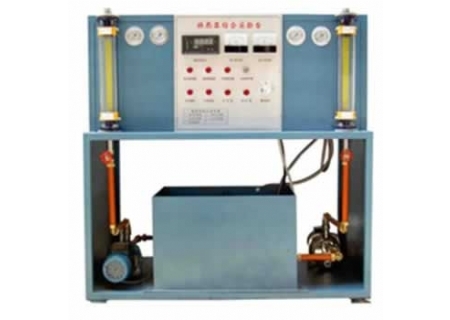

目前我國傳熱元件的結構形式繁多，其換熱性能差異較大，在合理選用和設計換熱器的過程中，傳熱系數是度量其性能好壞的重要指標。換熱器性能綜合測試實驗設備以應用較為廣泛的間壁式換熱器（共有套管式換熱器、螺旋板式換熱器、列管式換熱器和釬焊板式換熱器四種）為實驗對象，可完成其性能測試實驗。適合各院?？照{(diào)工程專業、供熱通風和建筑環境與設備工程等專業相關課程的實驗教學設備。

二、技術性能

1.輸入電源：三相五線制 AC380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%(25℃)　海拔＜4000m

3.設備容量：＜5.0kVA

4.套管式換熱器：換熱面積0.03m2

5.螺旋板式換換熱器：換熱面積1m2

6.列管式換熱器：換熱面積0.3m2

7.釬焊板式換熱器：0.144m2

8.電加熱器總功率：＜4kW

9.安全保護：設有電流型漏電保護、短路保護、接地保護，安全符合國家標準

三、特點

1.采用四種不同結構的換熱器（分別為套管式換熱器、螺旋板式換熱器、列管式換熱器和釬焊板式換熱器）進行性能測量。

2.實驗設備可測定換熱器總的傳熱系數、對數傳熱溫差和熱平衡誤差等，并能根據不同的換熱器對傳熱情況和性能進行比較分析。

3.實驗設備采用工業現場的真實換熱器部件，與實際應用接軌。
