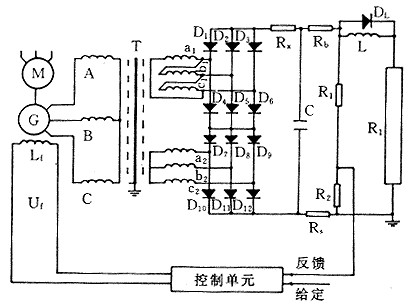

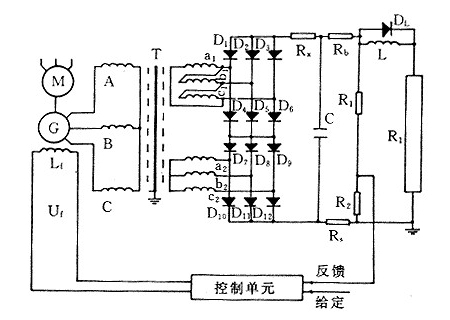

YLDLX-15型高電壓技術實訓裝置

一、高電壓技術實訓裝置 概 述

 “高電壓技術實訓裝置”針對職業院校“高電壓技術”、“電氣試驗”等課程的實訓內容，綜合考慮勞動和社會保障部國家職業技能鑒定指導中心的“電氣試驗工”和配套培訓教材內容，緊密結合電力工業現場的實際應用和發展趨勢而研制的專業型實驗設備。高電壓技術實訓裝置可以作為職業院校電力類專業的實訓設備，也可作為電力行業電氣試驗工人的職業技能培訓和考核設備。

二、高電壓技術實訓裝置 特 點

 1.現場感強：實訓項目所需的測試儀器完全采用電力工業現場電氣試驗的工業主流產品，試驗對象同樣采用電力現場常用高、低壓電氣設備。

 2.針對性強：實訓項目的設置及實施方式完全符合現場高壓電氣試驗的主要工作內容和工作流程。

 3.性價比高：由于裝置提供的測試設備具有很強的通用性，用戶不僅可以根據自身實際情況選擇實訓項目，還可自行購置試驗對象而不會對實訓項目造成影響，從而在降低成本的同時使設備利用率得到提高。

三、額定參數

 1.額定電壓：三相五線～380V±10% 50Hz

 2.工作環境：環境溫度0℃～40℃ 相對濕度＜85%（25℃）海拔＜4000m

 3.額定容量：＜8.0kVA

 4.實訓場地特殊要求： (1)強烈建議高壓實訓場地設在一樓，并使用單獨場地 (2)實訓場地電源容量根據設備套數而定，單套設備要求實驗室單相容量不小于10kVA

 (3)實驗場地室需設置專用接地線

 (4)實訓場地需設置安全圍欄（非金屬材料），設置安全警示標牌。安全圍欄外試驗操作臺前以及有學生站立的位置必須鋪設絕緣橡膠墊

四、系統配置

 1.試驗設備 (1)交直流試驗變壓器（含操作臺）額定容量：6kVA 輸入電壓：AC220V 輸入電流：30A 輸出電壓：AC50kV,DC70kV 輸出電流：100mA 阻抗電壓：＜10% 空載電流：＜4% 變比：250 測量變比：500 聯接組別：I,I0 測量精度：1.5級冷卻方式：油浸式附件：水阻、放電棒、高壓濾波電容

 (2)直流微安（毫安）表儀表采用了完善的屏蔽措施和抗干擾電路，在高壓下也能進行可靠測量，另設過流、過壓保護電路，以確保儀表不受沖擊損傷。適用于高壓電氣試驗中泄漏電流和電導電流的測量。參數如下：測量范圍：（0～2000）μA、（0～20）mA 分辨率：1μA、0.01mA 精度：0.5級

 (3)放電保護球隙該產品是高壓試驗必不可少的設備，可用于球隙放電和過電壓保護。用于高壓試驗，過電壓保護和高壓精確測量，結構簡單、體積小、重量輕、便于攜帶。

 (4)交直流分壓器用于工頻交流和直流高電壓的測量，該裝置采用阻容式分壓原理，具有使用方便、顯示直觀、測量精度高等優點?？纱娓邏红o電電壓表。參數如下：測量精度：1% 量程范圍：AC：50、100、150、200、300（kV） DC：70、140、210、280、424（kV）分壓比： 1000：1

 (5)絕緣油介電強度測試儀在傳統試油機的基礎上，結合了電子測控技術開發的新產品,儀器結構簡單緊湊，操作使用方便，抗干擾性能強，是新一代絕緣油擊穿電壓和介電強度測量的理想產品。參數如下：輸入電壓：AC220V±10%，50Hz±2.5Hz 輸出電壓：0～60kV 電壓測量精度：２% 擊穿電壓顯示分辨率：0.01kV 升壓速度：（2000±200）V/s 適用環境：溫度0℃～40℃，相對濕度≤75% (6)絕緣電阻測試儀環境溫度：0℃～+45℃，相對濕度：≤85%RH 電壓等級： DC500V、DC1000V、DC2000V、DC2500V 測量范圍：5MΩ～100GΩ 相對誤差：±10% ?

(7)接地電阻測量?jī)x適于測量各種接地裝置的接地電阻和地電壓，還可測量土壤電阻率及低阻導體電阻值?；緟?shù)如下：接地電阻測量（適于土壤電阻率、導體電阻值的測量）測量范圍：0.00-19.99Ω；20.0-199.9Ω；200-1999Ω ?基本誤差：≤±（5%+2d）地電壓引入的測量誤差：≤±2% AC 50HZ ≤5V 電壓極輔助接地電阻RP和電流極輔助接地電阻RC引入的測量誤差：≤±2%  地電壓測量測量范圍：0.00-19.99V 準確度：≤±（5%+2d）

 (8)抗干擾介質損耗儀介質損耗儀是發電廠、變電站等現場測量絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等各種高壓電力設備介質損耗角正切（tgδ）和電容值（Cx）的高精度儀器。能保證在強電場干擾下準確測量，儀器使用中文菜單，操作簡單、使用方便。與西林電容電橋相比，具有操作簡單、自動測量、讀數直觀、無需換算、精度高、抗干擾能力強等優點?；緟?shù)如下：輸入電壓：AC220V±10%，50Hz±2.5Hz 輸出電壓：0.5kV～10kV,每檔增加500V，共計10檔容量：1000VA 分辨率：tgδ 0.01% Cx 1pF 準確度: tgδ±(讀數×1%+0.08%) Cx±(讀數×1.5%+5pF) 測量范圍：0.1%＜tgδ＜50% 3pF＜Cx＜60000pF,10kV時Cx＜30000pF，5kV時Cx＜60000pF 2.試驗對象（此項用戶必配外設，出廠標準配置中不含）試驗對象包括電力變壓器、互感器、各種絕緣材料、高壓絕緣子、電容器、絕緣油等材料。由于試驗對象的選擇種類很多，故此項內容適合用戶根據自身實際需求自行購買或由本公司代購。

五、實訓項目

 1. 固體絕緣材料絕緣強度試驗

 2. 變壓器絕緣油試驗

 3. 空氣在直流電場中的放電

 4. 空氣在工頻電場的放電

 5. 沿面放電

 6. 絕緣子串電壓分布測量

 7. 絕緣電阻測量

 8. 直流泄漏和耐壓試驗

 9. 接地電阻測量

 10. 介質損耗角測試
