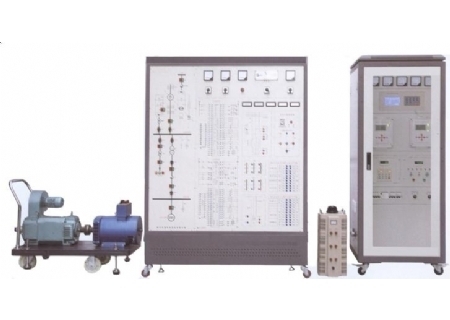

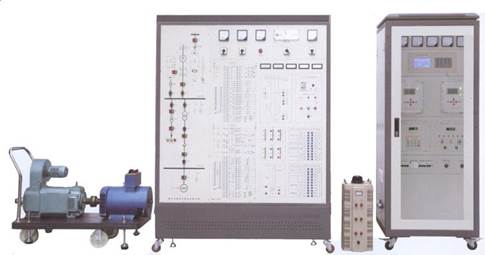

YLDLJB-117型 電力系統微機發電機保護實訓裝置

一、電力系統微機發電機保護實訓裝置概述

發電機的安全運行對保證電力系統的正常工作和電能質量起著決定性的作用，同時發電機本身價格昂貴的，因此，應對各種不同的故障和不正常運行狀態，安裝性能完善的繼電保護裝置。

“電力系統微機發電機保護實訓裝置”是根據高職高專教材《繼電保護技術》、《發電廠及變電站電氣設備》、《發電廠及變電站二次回路》等內容，再結合工業現場的應用而設計的。電力系統微機發電機保護實訓裝置適用于發電，供電和電力自動化等相關專業的實訓教學，也可供從事繼電保護工作及二次回路設計、安裝和運行的工程技術人員參考。

二、電力系統微機發電機保護實訓裝置特點

1.實物化：采用大容量發電機組作為實訓考核對象

2.實操性：培養學生的動手能力

三、電力系統微機發電機保護實訓裝置技術指標：

1.額定電壓：三相五線～380V±10% 50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.額定容量：3.0kVA

4.外形尺寸：系統實訓屏 1340mm×600mm×1800mm

系統控制柜 700mm×600mm×1800mm

四、電力系統微機發電機保護實訓裝置實訓項目

1.發電機組接線與調試

2.發電機的勵磁裝置接線與調試

3.發電機保護

（1）微機發電機保護裝置接線和操作

（2）發電機差動保護

（3）發電機定子接地保護

（4）發電機零序電流保護

（5）發電機復合電壓過流保護

（6）發電機過電壓保護

（7）發電機失磁保護

（8）發電機過勵保護

（9）發電機對稱過負荷保護

（10）發電機逆功保護
