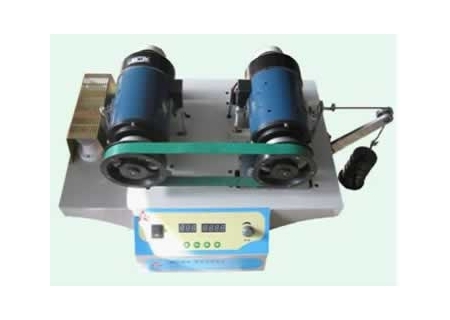

SHYL-JD377 帶傳動實驗臺

（一）帶傳動實驗臺簡介：

SHYL-JD377 帶傳動實驗臺采用的完善設計保證操作者用簡單的操作，同時又直觀形象的獲得滑動曲線及傳動的效率曲線。由于采用直流電機為原動機及負載，具有無級調速功能使得SHYL-JD377 帶傳動實驗臺可在操作者希望的任意轉速條件下進行實驗。本實驗臺設計了專用的軟件，具有數據采集、數據分析、處理等多種人工智能。并可與Pc機對接（本實驗臺已備有接口），可自動顯示并打印輸出實驗數據及實驗曲線。

（二）帶傳動實驗臺性能特點：

1、SHYL-JD377 帶傳動實驗臺具有數據采集、數據分析、處理、顯示、保持、記憶等多種人工智能，并可通過串口與PC機連接，通過專用的測試軟件可自動采集分析所有實驗參數顯示并打印輸出實驗數據及實驗曲線；

2、電機的運行速度可程控設定和手動調節，可直觀展現電機的閉環控制過程

3、利用數碼管顯示的數據學生也可手工記錄實驗數據．繪制實驗曲線；

4、電子加載器加載電腦調控，無級調速功能，使實驗數據更精確。

（三）帶傳動實驗臺主要技術參數：

直流電機功率：2臺×355W

主動電機調速范圍：0～1200轉／分

電機額定轉矩：T=1.68N*m

帶輪直徑：D1=D2=120mm

壓力傳感器量程N=5N.m

皮帶初拉力：4kg

四個標準砝碼：1kg/個

負載變動范圍0－300W

實驗臺尺寸：660×500×520mm

實驗臺重量：72kg

（四）帶傳動實驗臺實驗內容：

1、觀察帶傳動中的彈性滑動和打滑現象；

2、了解帶傳動在不同的初拉力、不同的轉速下的載荷與滑動率、載荷與效率的關系；

3、手動或自動繪制帶傳動的滑動曲線和效率曲線。
