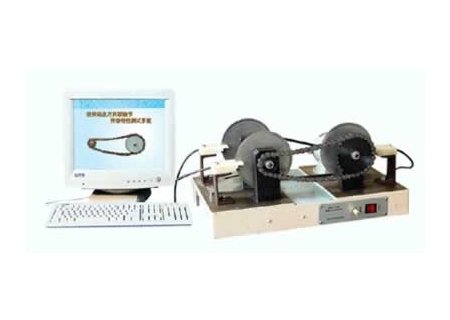

SHYL-JD366 鏈條、萬向節傳動實驗臺

（一）鏈條、萬向節傳動實驗臺簡介：

實驗系統采用直流電機為驅動源，采用高集成度的單片機測試系統對其進行實時控制，可通過數碼管進行實時數據顯示，結合計算機強大的數據處理分析系統可進行智能調速、數據分析和處理，并可打印和保存實驗過程中的數據。

實驗臺可做鏈條及單萬向節傳動不均勻率測試實驗。

（二）鏈條、萬向節傳動實驗臺主要技術參數：

1、電機額定功率：100W

2、電機轉速：0～2000r/min

3、萬向節傳動角調節范圍：30度

4、鏈輪齒數：Z1=12 Z2=26

5、節 距：T1=127 T2=254（雙節距）

6、電 源：220V交流/50HZ

7、重 量: 30kg

8、外形尺寸:530X340X250(mm)

（三）鏈條、萬向節傳動實驗臺主要實驗功能：

使用本測試系統，可以方便地得到以下結果：

1、主動鏈輪和被動鏈輪的轉速曲線 N-θ,大轉速 Nmax、小轉速Nmin、回轉不均勻系數ε。

2、萬向聯軸節在正置狀態下測得的轉速變化曲線 N-θ,及Nmax、Nmin、ε值。

3、萬向聯軸節在偏置（0-30°可調）情況下測得的轉速變化曲線 N-θ，Nmax、Nmin、ε值。
