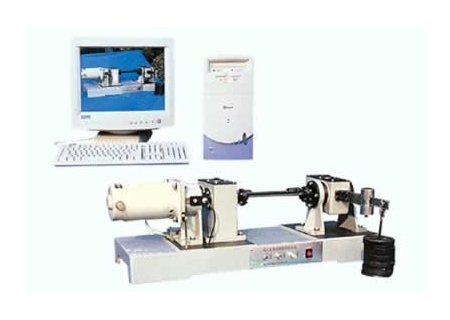

SHYL-JD364 智能帶傳動實驗臺

（一）智能帶傳動實驗臺簡介：

智能帶傳動實驗臺采用的完善設計保證操作者用簡單的操作，同時又直觀形象的獲得滑動曲線及傳動的效率曲線。實驗設備采用直流電機為原動機及負載，具有無級調速功能使得本實驗設備可在操作者希望的任意轉速條件下進行實驗。實驗設備設計了專用的軟件，具有數據采集、數據分析、處理等多種人工智能。并可與Pc機對接（本實驗臺已備有接口），可自動顯示并打印輸出實驗數據及實驗曲線。

（二）智能帶傳動實驗臺主要技術參數：

1、電機額定功率：100W

2、主動電機調速范圍：0～1800r/min

3、額定轉矩：T=0.24N.M=2450g.cm

4、電源：220V交流/50HZ

5、重量：40kg

6、外形尺寸: 600×280×300（mm）

（三）智能帶傳動實驗臺實驗功能：

智能帶傳動實驗臺是集單片數據采集和計算機數據處理為一體的實驗系統，它可做以下實驗：

1.利用SHYL-JD364智能帶傳動實驗臺的四路數字顯示信息，在不同負載的情況下，手工抄錄主動輪轉速、主動輪轉矩、被動輪轉速、被動輪轉矩，然后根據此數據計算并繪出彈性滑動曲線和傳動效率曲線。

2.利用RS232串行線，將SHYL-JD364智能帶傳動實驗臺與PC機直接連通。隨帶傳動負載的逐級增加，計算機能根據專用軟件自動進行數據處理與分析，并輸出滑動曲線、效率曲線和所有的數據。
