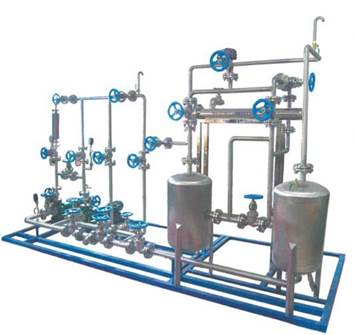

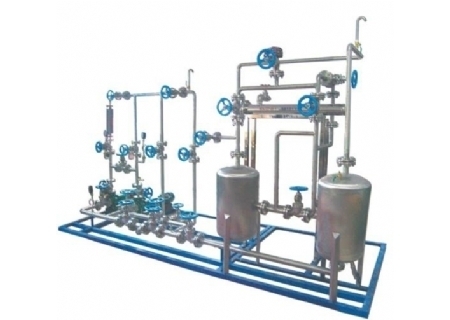

YLXDJ-92K 管拆裝實訓裝置

管拆裝實訓裝置主要設計依據是圍繞實際化工生產的流體輸送中所涉及到的一些問題展開，主要設計思想是為了如何了解這些問題、如何解決這些問題，主要設計目的是訓練我們的同學通過該裝置能盡快從課堂走向?qū)嶋H生產，并能用在學校學過的知識盡快解決問題。

1、管拆裝實訓裝置主要用途:

主要應用于職業技術類院?；C(jī)械專業、化工及相關專業的實訓教學中，亦可用于職工的崗前培訓；

2、管拆裝實訓裝置功能特色:

a.管路拆裝，認知管路鋪設，螺紋連接、法蘭連接，管路串并聯的基本知識；

b.管道清洗、試壓運行

c.管道拆裝工具的熟悉和使用

d.學習離心泵的正常開、停車，離心泵的并聯操作；

e.離心泵四大問題（軸向推力、密封問題、氣縛、氣蝕）的認知和處理

f.學習真空表、壓力表和轉子流量計等管路常用儀表的安裝和使用

g.認識各種閥門、管件及密封敷料的結構和使用方法

管拆裝實訓裝置功能及特點:

1）主要用途：可實現管道流動阻力、管件識辨、離心泵特性、泵拆裝、流量計安裝和四大化工參量的安裝、檢測、顯示等實訓。

2）管路拆裝裝置是由管道、管件、閥門、水箱、泵及測量儀表等組成。在實際生產中，只有把這些組成部分合理、正確的組裝在一起才能保證裝置的正常運行；并且，在將部件拆分時也有許多需要注意的方面，如如何合理使用工具、如何將部件編號、合理放置等。

3）管路拆裝作為化工專業類學生實踐實訓的重要科目，本裝置載體是一套化工系統中基礎和常用的經典水流體輸送系統，實訓過程中考察學生對該化工流程和管道系統的識圖、搭建、開車、試運行和檢修等過程，從而使學生認知化工系統的安裝與運行。

管拆裝實訓裝置主要配置:
