SHYL-QCX25純電動汽車驅動系統實訓臺

一、實驗臺功能簡介

該設備用于培養職業院校學員掌握電動汽車驅動電機及電機控制器性能特點、結構等基本原理知識。了解交流電動機控制系統的基本構造，掌握交流電動機控制系統的工作原理，掌握交流電動機控制系統基本控制等電路，觀察臺架上的元件、感性地認識實車的元件，通過演示交流電動機控制系統的工作過程，檢驗學生的理解能力和動手能力，察看電路圖，分析各個元件之間的相互關系，了解直流電動機控制系統是如何工作的。

二、性能參數

永磁無刷直流電動機：

防護等級IPX7額定轉速：3200r/min額定功率4KW額定電壓48V

電機特點：具有耗能低、效率高、扭矩大、起步快、噪音小、壽命長、零排放等諸多優點

電機控制器：

采用專用的數字信號處理器（DSP）和高頻功率器件以及專業優秀的熱設計而成，具有效率高、體積小、重量輕等特點，防護等級為IP65。是一款高可靠、低噪音、轉矩脈動小的電機控制器，它適用于直流無刷電機和永磁同步電機的驅動與控制，可廣泛應用于電動汽車、電動叉車、電動游覽車、高爾夫球車、高速摩托車等電動車輛，也可用于電動船和電動機械傳動等方面。電機控制器支持上位機調試軟件運行，實現人機對話，有效的對學員進行控制器基礎參數設置培訓。

三、實訓臺組成

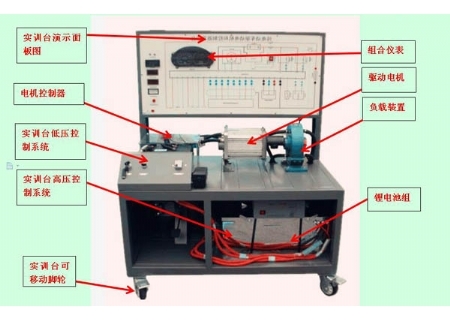

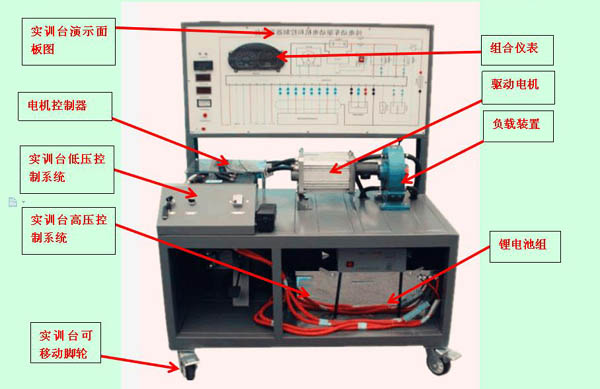

實訓臺演示面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車驅動電機及電機控制器原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程，實訓臺由測量面板、無刷直流電機、高效智能電機控制器、鋰電池組、便捷充電器、主繼電器、高壓電源開關、點火開關、電動汽車組合儀表、充放電模式開關、充放電模式指示燈、加速踏板、制動踏板、DC-DC模塊、負載及控制裝置等組成。

四、實驗項目

1、驅動電機加速實驗；

2、驅動電機減速實驗；

3、驅動電機制動實驗；

4、驅動電機控制器能量回收實驗；

5、驅動電機巡航定速實驗；

6、驅動電機檔位控制模擬實驗；

7、驅動電機溫度設定保護實驗；

8、驅動電機坡上駐車實驗；

9、模擬車輛低速行駛實驗；

10、模擬車輛一般速度行駛實驗；

11、模擬車輛高速行駛實驗；

12、電機控制器軟件調試實驗；

13、實訓臺故障設置與排除實驗；

五、實訓臺臺架特點

實訓臺整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，可以移動，便于教學。
