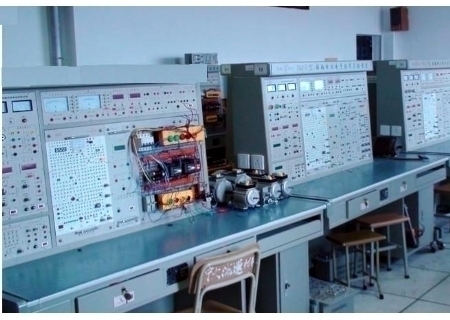

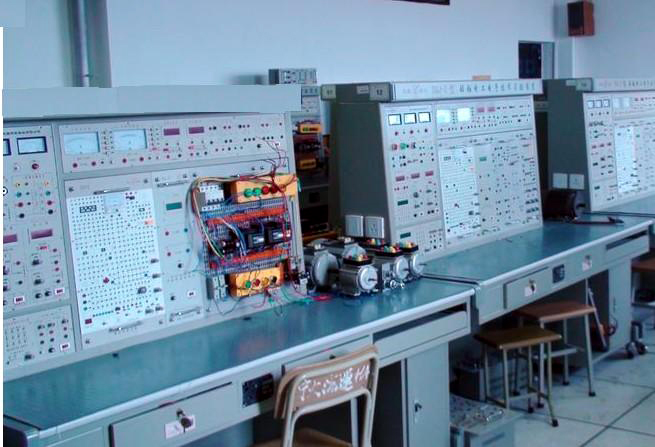

YLCBK-15 船舶電動控制儀表實訓裝置

一、船舶電動控制儀表實訓裝置概述：

船舶電動控制儀表實訓裝置是本企業以船舶上常用的DDZ-III型儀表和調節器為主要器件，針對自動化、輪機自動化專業的船舶實訓教學特點，設計開發的一套專門針對輪機自動化電動過程控制系統的實訓裝置，使用經典PID控制算法實現對過程控制中的液位、壓力及流量等幾大熱工參數閉環、連續的控制。本裝置能滿足《輪機自動化》、《檢測及變換技術》、《過程控制》以及《自動控制理論》等課程的實訓教學。通過船舶電動控制儀表實訓裝置的使用和學習，學生能夠認識和使用電動檢測儀表、調節器，掌握過程控制中P、I、D參數的調節規律以及整定方法。

二、船舶電動控制儀表實訓裝置系統特點：

 1. 對象裝置和控制系統一體式設計，結構緊湊

 2. 對象框架采用不銹鋼材料制作

 3. 外形美觀，操作方便，開放性好

三、船舶電動控制儀表實訓裝置技術指標：

 1. 輸入電壓：?jiǎn)蜗嗳€～220V±10% 50Hz

 2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m

 3. 整機功耗：＜1.5kVA

 四、 船舶電動控制儀表實訓裝置系統配置：

 1. 被控對象：不銹鋼儲水箱、動力系統、有機玻璃水箱、壓力變送器、流量計、閥門、管路等；

 2. 控制系統：漏電保護器、控制開關、指示燈、電動調節器、開關電源等。

五、 船舶電動控制儀表實訓裝置實訓項目：

 1. 單閉環液位控制

 2. 單閉環壓力控制

 3. 單閉環流量控制
