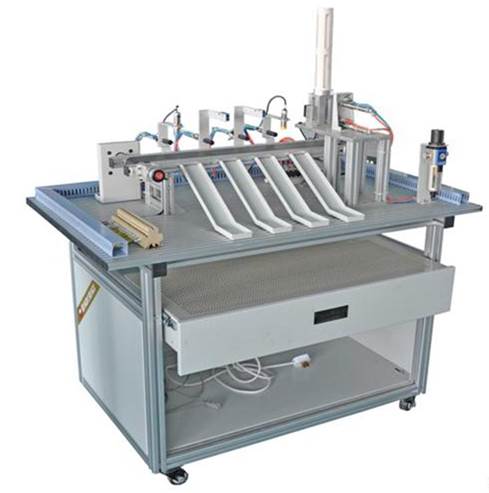

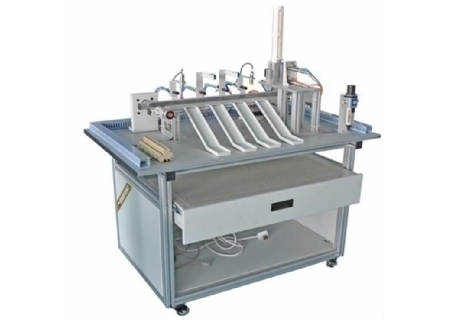

一、小型環形生產線檢測控制實訓裝置概述：

本實訓裝置是針對機電一體化實訓設備教學的要求而研發的，它集PLC控制、位置控制、材質及顏色檢測、光電傳感器計數、工控組態技術于一體的實訓教學設備，通過傳感器信號采集，PLC編程，對傳動電機及多種傳感器的開關量控制及時序邏輯控制，實現生產線環行傳輸作業的功能。適合于機械制造及自動化、機電一體化、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。

二、小型環形生產線檢測控制實訓裝置技術參數：

1.輸入電源：單相三線～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m

3.裝置容量：＜0.5kVA

4.外形尺寸：1000mm×640mm×1200mm

三、小型環形生產線檢測控制實訓裝置系統組成：

1.環行生產線主體由底板、實訓桌（型材結構）、傳送鏈、滾筒、物料及電氣控制等部分組成。

2.控制面板：由啟?？刂崎_關，各個執行器的控制端均引出，方便接線。

3.電氣控制由單相交流電機、色標傳感器、電感傳感器、光電傳感器、行程限位開關、開關電源等器件組成。其中PLC可選用西門子或三菱或歐姆龍系列的可編程控制器，其中西門子主機為CPU224 AC/DC/RLY內置數字量I/O（14路數字量輸入/10路數字量輸出）；三菱主機為FX1N-24MR 內置開關量I/O（14路開關量輸入/10路繼電器輸出)。

四、小型環形生產線檢測控制實訓裝置實訓項目：

1.PLC控制交流電機

2.光電傳感器的計數控制

3.顏色分類檢測

4.循環送料檢測綜合控制
