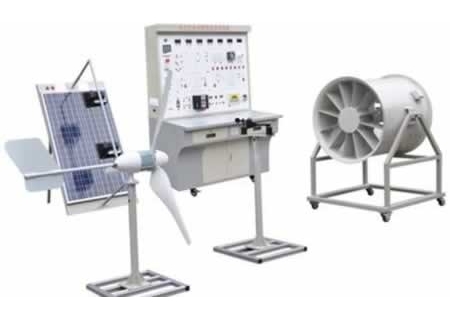

SHYL-FG14 風光互補并網發電實驗系統

一、風光互補并網發電實驗系統運行技術條件：

發電單元:

風能：

風洞調速范圍：0～13m/s

風力發電機額定輸出電壓：12VDC，功率：400W

風機類型；永磁同步發電機，上風式

啟動風速；3.58m/s

風葉材質：碳光纖化合物

光能：

光伏模塊功率：100Wp1組

光伏模塊輸出工作電壓：17.5VDC

光伏模塊工作電流：2.85A

模擬光源模塊：1000W

二、風光互補并網發電實驗系統控制單元：

400W/12V高性能風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）（室內）

風速傳感器：0-60m/s（室內）

溫度傳感器：-10℃～100℃（室外）

轉速傳感器：0～5000風力發電機轉速檢測顯示（室內）

三、風光互補并網發電實驗系統負載單元：

12VLED照明、220VLED照明、220V節能燈照明

12V直流輸出，220V交流輸出

3、1、顯示單元

直流電壓表：光電池充電電壓

直流電流表：光電池充電電流

直流功率表：光電池充電功率

交流電壓表：逆變器輸出電壓

交流電流表：逆變器輸出電流

交流功率表：交流負載使用功率

轉速表：風機當前模擬轉速

3、2、LED指示

太陽能控制器：充電、過壓、欠壓、過放、運行；

四、風光互補并網發電實驗系統監控軟件：

PC監控模塊：監控主機、監控軟件。

顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。

五、風光互補并網發電實驗系統適用范圍：

主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
