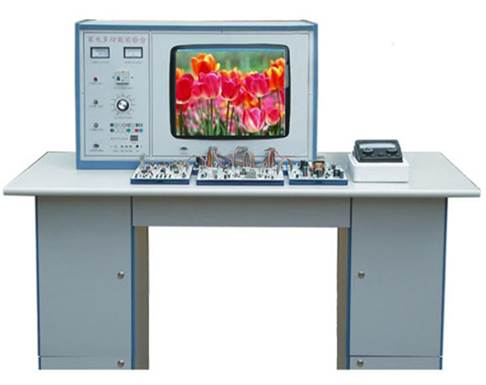

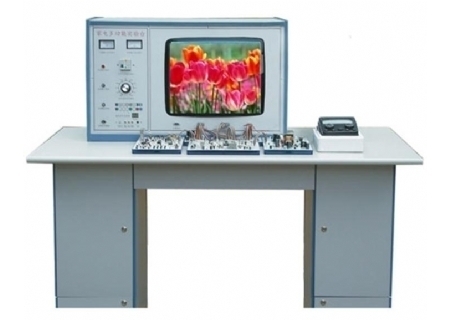

YLJDQ-94A型 純平彩色電視機維修實訓臺

一、純平彩色電視機維修實訓臺概述

純平彩色電視機維修實訓臺，吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。

二、純平彩色電視機維修實訓臺技術指示

1、工作電源：AC220V±10%50Hz

2、外形尺寸：138高×80寬×160長cm

3、整機功率：＜0.5KVA

4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。

三、純平彩色電視機維修實訓臺功能

彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。

1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。

2、I2C總線控制單片彩色電視機，是當今先進的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AYL、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。

四、純平彩色電視機維修實訓臺主要配置

1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。

2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。

3、彩色信號發生即信號源1臺。

4、21寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器2只。

5、FM-500型指針萬用表1臺。

五、純平彩色電視機維修實訓臺功能與實驗

1、三洋單片彩電（I2C總線控制）

2、彩色信號發生器

六、純平彩色電視機維修實訓臺全透明單元板配置

1、彩色電視機行輸出電路單元一塊

2、彩色電視機開關電源電路單元一塊

3、I2C總線控制高頻頭、遙控、中放、解碼、亮度電路單元一塊

4、I2C總線控制輸出電路單元一塊

5、I2C總線控制視放電路單元一塊
