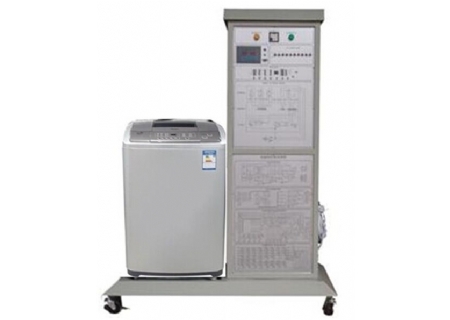

SHYLXJ-1波輪式洗衣機維修技能實訓考核裝置

一、波輪式洗衣機維修技能實訓考核裝置 系統特點

  1.配套性

   本實訓裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到內部電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學目標，深入理解機器的工作原理。

  2.實用性

   本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的洗衣機故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；并能進行考核及記錄誤排次數，對學生進行更公正的評定。

  3.綜合性

   實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握波輪式洗衣機工作方式，提升學生的綜合能力和應變能力。

二、波輪式洗衣機維修技能實訓考核裝置技術性能

  1.輸入電源：單相三線～220V±10%  50Hz

  2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

  3.整機容量：＜300VA

  4.安全保護：動作電流≤30mA、動作時間≤0.1s

  5.外形尺寸：170cm×93cm×135.5cm

三、波輪式洗衣機維修技能實訓考核裝置系統組成

   本裝置由波輪洗衣機實物、電氣控制板、實訓考核系統和實驗臺組成。

  1.波輪洗衣機實物：采用流行波輪實體設計，包括進排水系統，電動機及機械傳動系統，支承機洗滌、脫水機構；

  2.電氣控制板：波輪洗衣機的電氣控制系統，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理器等單元；

  3.實訓考核系統：故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；

  4.實訓控制柜：整體采用立體柜式結構，并設有四個帶剎車萬向輪，便于移動和固定，利于實訓室布局。柜體為防水、防火、耐磨鋁合金材料，結構堅固，造型美觀大方。同時可以把實物和控制板緊密結合在一起，便于學生操作。

四、實訓內容

  1.全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測

  2.全自動洗衣機機械結構的認識及拆裝

  3.進水、排水常見故障的檢測和排除

  4.洗滌、脫水常見故障的檢測和排除

  5.全自動洗衣機程控器的檢測

  6.電機及電機控制故障的檢測和排除

  7.機械傳動系統的常見故障及檢修

  8.加熱烘干系統常見故障的檢測和排除

  9.集成控制電路檢測和故障分析排除

  10.漏電安全防護報警系統故障分析和排除

SHYLDCL-1電磁爐維修技能實訓考核裝置

一、系統特點

  1.配套性

    本實訓裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到相關的電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學。

  2.實用性

   本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的電磁爐故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；并能進行考核及記錄誤排次數，對學生進行更公正的評定。

  3.綜合性

   實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握電磁爐的工作方式，提升學生的綜合能力和維修技能。

二、技術性能

  1.輸入電源：單相三線～220V±10%  50Hz

  2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

  3.整機容量：＜3kVA

  4.安全保護：動作電流≤30mA、動作時間≤0.1s

三、系統組成

   本裝置由電磁爐實物、電氣控制板、實訓考核系統和實訓柜組成。

   1.電磁爐實物：采用流行的BOKING新一代超微晶面板設計；

   2.電氣控制面板：電磁爐的電氣控制系統，包括振蕩電路、IGBT激勵電路、 PWM脈寬調控電路、同步電路、VAC檢測電路、電流檢測電路、VCE檢測電路、浪涌電壓監測電路、過零檢測 、鍋底溫度監測電路、IGBT溫度監測電路；

   3.實訓考核系統：故障設計機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；

   4.實訓柜：整體采用立體柜式結構，并設有四個帶剎車萬向輪，便于移動和固定。柜體為防水、防火、耐磨鋁合金材料，結構堅固。同時可以把實物和控制板結合起來，便于學生操作。

四、實訓項目

1.電磁爐常用元器件、傳感器及控制芯片的認識和檢測

2.電磁爐結構的認識及拆裝

3.振蕩電路常見故障的檢測與故障排除

4.IGBT激勵電路故障的檢測與故障排除

5.PWM脈寬調控電路故障的檢測與故障排除

6.同步電路故障的檢測與故障排除

7.VAC檢測電路的檢測與故障排除

8.電流檢測電路的檢測與故障排除

9.VCE檢測電路的檢測與故障排除

10.浪涌電壓監測電路的檢測與故障排除

11.過零檢測電路的檢測與故障排除

12.鍋底溫度監測電路的檢測與故障排除

13.IGBT溫度監測電路檢測與故障排除

函數信號發生器

主要技術指標

輸出頻率	0.2Hz-2MHz
輸出功率	≥4W(15Hz-40khz)
輸出幅度	10Vp-p(50Ω負載）20Vp-p(1MΩ負載） 可輸出正弦波、三角波、方波等七種波形 中心電位、占空比可調，可輸出單脈沖
方波邊沿	≤100ns
正弦波失真	≤2%
輸出阻抗	50Ω（函數）、600Ω（TTL同步輸出）
輸出信號衰減	0dB/20dB/40dB/(20+40)dB
頻率計測頻范圍	0.2Hz-20MHz

特   點

·采用大規模集成電路

·可同時顯示輸出幅度（3位LED）和輸出頻率（5位LED)

·可作頻率計使用（20M，等精度）

·多種輸出方式（點頻、調頻、內外掃頻）

·具有全功能輸出保護

·SMT貼裝工藝，小型化結構設計

·高可靠性MTBF≤10000小時

·具有直流電平調節功能

·采用電子開關

·可輸出單脈沖

·過流、過熱、短路自動保護

·可實現手動輸出電平跳變

·體積和重量：232×280×85(mm)

·3Kg片機控制

高頻信號發生器

[ 產品介紹 ]

RSG-17 100 kHz～150 MHz 高頻信號發生器

概述

TSG-17型高頻信號發生器能滿足生產線,業余愛好者及維修等多方面的的頻率需求,操作者通過可調的內置調制頻率便可準確的判斷出所選頻段.

基本特性

頻率范圍

A段:100 kHz～300 kHz

B段:300 kHz～1000 kHz

C段:1 MHz～3.2 MHz

D段: 3 MHz～10 MHz

E段: 10 MHz～35 MHz

F段:35 MHz～150 MHz (三次諧波可達到450 MHz )

頻率準確度:±5%

輸出電平:空載時約100 mV

 輸出電平范圍: 0 V～100 mV

調制

1、內部:調幅約0～30%可調節

2、頻率范圍:150 Hz～1.5 kHz

3、外部:50Hz～20 kHz , 1 V峰值

低頻輸出: 150 Hz～1.5 kHz ,約3 V , 1000阻擋

電源: AC 110 V / 220 V (50 / 60Hz) , 8 W

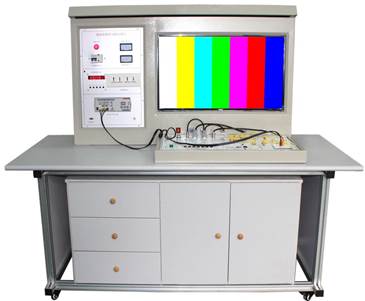

SHYL-94G液晶數字彩電實訓裝置

本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。實訓臺包括實訓控制屏（交直流電源、彩色信號發生器、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏：32寸，對比度：600：1，亮度：500cd/m2,反應時間＜16ms。液晶電視模塊包括智能故障轉換接口、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、AD模數轉換、內置故障設置系統，可由電腦隨機設置故障點。智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備實訓指導書。

二、技術性能

1.輸入電源：單相三線制AC220V±10% 50HZ

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）

3.整機容量：＜300VA

4.安全保護：動作電流≤30mA、動作時間≤0.1s

5.外形尺寸：170cm×93cm×135.5cm

三、系統組成

1.本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成

（一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

2.交流電源（均帶有過流保護）

輸出電源：市電不隔離輸出 220V 50HZ

隔離變壓器輸出 220V 50HZ

14.5V 50HZ

3.直流電源：±16V/+12V

4.彩色信號發生器

（1）輸出信號頻率范圍：第12頻道

（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇

（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）

（4）信號制式：PAL-D/K

5.智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口

（二）液晶顯示器：32寸 對比度： 600：1，亮度：500cd/m2, 反應時間：＜16ms

（三）實訓組件

本裝置由液晶彩電模塊、DVD視盤機、智能實訓考核系統組成。

1.液晶彩電實訓模塊

智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機故障點）

2.智能實訓考核系統

1、計算機可以監控1-126臺家用電器智能考核臺

2、已設置20多個故障點。

3、具有發卷功能

4、具有收卷功能

5、具有單臺和全部實驗臺清零功能

6、具有自動檢測各家用電器考核臺的通訊聯機情況

7、可以生成學生個人成績單

8、可以對學生考核情況進行統計、分析

9、設有進入系統密碼，進入系統后能夠修改密碼

10、具有打印功能

11、具有答題次數限制功能

12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

（四）實訓桌：整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

四、實訓項目

1. 無光柵

2. 有聲音，無圖像

3. 按鍵無效

4. 遙控無效1

5. 無光柵,無聲音

6. 右聲道無聲音

7. 右聲道無聲音

8. 右聲道無聲音

9. 遙控無效2

10.有光柵、無圖像、無伴音
